Seyyar Güneş Enerjisi Elektrik Üretim Sistemi
Sanayi tipi bir el arabasının üzerine panel yerleştirilmiş. İnvertör ve diğer teknik cihazlar o panel üzerine montelenmiş. Altta 2 adet jel akü var.
İnvertör en az 1000 watt ve aküleri de en az 100 Amper alırsanız 800 watt gibi bir çıkış alırsınız. İnvertör 2000-3000 watt olursa daha çok çıkış alırsınız. İnvertör çeşitleri de var. Onlara dikkat etmeniz gerek.
Tabi ki buna 205 watt 2 adet te Monokristal Güneş Paneli ekleyeceksiniz.
Hangi ev aletinin ne kadar elektrik tükettiğini bilmeniz ve ona göre bütçe ayarlaması ile Güneş Enerjisi Sistemi almanızda fayda vardır:
Faydalı videolar:
Önemli Yazılar:
Güçlü bir Kendin Yap şebeke dışı (Off-Grid) Güç Yedekleme Sistemi nasıl oluşturulur. Tamamen Taşınabilir!
Temiz enerji çözümlerine olan talebin artması, şebekeden sürekli bir kaynağa ihtiyaç duymadan güvenilir güç sunan şebeke dışı güneş enerjisi yedekleme sistemlerinin geliştirilmesine yol açmıştır.
Bu projede, maliyetin bir kısmıyla ticari olarak temin edilebilen ünitelerden daha yüksek kapasite sağlayabilen güçlü ve taşınabilir bir şebeke dışı güneş enerjisi yedekleme sistemi kuracağız.
Bu sistem, küçük bir buzdolabı, cihazlar için şarj istasyonları, LED ışıklar, dizüstü bilgisayarlar ve hatta TV gibi temel cihazlara kesintisiz güç kaynağı sağlamak üzere tasarlanmıştır.
Kompakt boyutu ile güneş jeneratörü garajınızda rahatça saklanabilir ve ihtiyaç duyulan her yere kolayca taşınabilir.
ADIM 1: GEREKLİ MALZEMELER
Bu jeneratörü oluşturmak için kullanılan ana bileşenler aşağıdaki gibidir.
Bu bileşenler, sisteme sabit bir güneş enerjisi akışı sağlayan dört adet Renogy 100 Watt 12 Volt Monokristal Güneş Paneli içerir.
Paneller, şarj işlemini optimize eden ve enerji dönüşümünü en üst düzeye çıkaran bir Renogy Rover 40 Amp MPPT Solar Şarj Kontrol Cihazına bağlanır.
Güneş panellerinin ürettiği enerjiyi depolamak için Renogy Deep Cycle AGM Akü 12 Volt 100Ah kullanıldı. Bu pil, derin deşarjlara dayanacak ve uzun bir süre boyunca güvenilir güç sağlayacak şekilde tasarlanmıştır.
Aküde depolanan DC enerjisini TV'ler, dizüstü bilgisayarlar, LED ışıklar ve küçük buzdolapları gibi cihazlar için kullanılabilir AC gücüne dönüştürmek için sisteme bir Sug 2000W (Tepe 4000W) Güç Çevirici Saf Sinüs Dalgası DC 12v'den AC'ye de dahildir.
Tüm bileşenleri birbirine bağlamak için MC4 Dişi ve Erkek Renogy 20 Fit 10AWG Solar Uzatma Kablosu kullanıldı. Ek olarak, ek güvenlik ve bileşenleri olası hasarlardan korumak için Negatif Baralı 6 Devreli bir Sigorta Bloğu eklendi.
Akünün her zaman şarj edilmesini ve iyi durumda tutulmasını sağlamak için sisteme bir BLACK+DECKER BM3B 6V ve 12V Otomatik Akü Şarj Cihazı / Bakım Cihazı dahil edildi. Son olarak, sistemi kolayca izlemek ve kontrol etmek için USB şarj cihazı, LED voltmetre, 12V elektrik prizi ve açma / kapama düğmesi ile birlikte bir kontrol paneli eklendi.
Bu bileşenlerin tümü, saplı bir Milwaukee el kamyonuna monte edildi, bu da tüm sistemi kullanılmadığında bir garajda veya kulübede saklanacak kadar kolay taşınabilir ve kompakt hale getirdi.
ADIM 2: İHTİYAÇLARINIZI HESAPLAMA
Enerji ihtiyaçlarınızı karşılamak için bir güneş enerjisi sistemi oluşturmayı planlıyorsanız, göz önünde bulundurmanız gereken birkaç faktör vardır.
Öncelikle, güç vermeyi düşündüğünüz cihazların güç gereksinimlerini belirlemelisiniz. Bunu, enerji tüketimini birkaç gün içinde ölçmek için bir güç ölçer kullanarak yapabilirsiniz.
Cihazlarınızın güç tüketimini belirledikten sonra, onlara güç sağlamak için gereken pil ve güneş paneli sayısını hesaplamanız gerekir.
Bu hesaplama, bulunduğunuz yerin enlemini ve yıl boyunca yaşamanız muhtemel hava koşullarını dikkate almalıdır.
Sisteminizin yedek günlerini belirlemek de önemlidir. Bu, sisteminizin yeniden şarj etmeden cihazlarınıza güç vermeye devam edebileceği güneşli olmayan gün sayısını ifade eder.
Ayrıca, güneş eksikliğinden dolayı pilleri tamamen şarj etmek için gereken güneş gün sayısı olan iyileşme süresini de hesaplamalısınız.
Göz önünde bulundurulması gereken bir diğer önemli faktör, güneş panellerinizin açısına ve yönüne ve bunlara gölge düşürebilecek herhangi bir engele bağlı olacak bir günde kullanılabilir şarj saatleridir.
Son olarak, pilin şarj etmek için kullanılan miktara kıyasla geri verebileceği güç miktarı olan gerçek pil gidiş dönüş verimliliğini hesaba katmanız gerekir.
ADIM 3: PANELLERİ SERİ OLARAK BAĞLAMA
Bu projede şebeke dışı güneş jeneratörümüze güç sağlamak için 4 adet Renogy 100 Watt 12 Volt Monokristal Güneş Paneli kullanıyoruz.
Bu güneş panelleri seri olarak kablolanmıştır, bu da voltajların dört panelden 80 volta kadar sağlamak için bir araya geldiği anlamına gelir.
Bu yüksek voltaj, gün ışığı olur olmaz şarjın başlamasına izin verdiği ve pilleri alacakaranlığa kadar şarj etmeye devam ettiği için avantajlıdır.
Seri kablolama konfigürasyonunun ayrıca uzun kablo çalışmaları için faydaları vardır. Güneş panellerinin jeneratörden önemli bir mesafede bulunduğu durumlarda, daha büyük tel ölçerler kullanmak oldukça pahalı olabilir.
Bununla birlikte, seri kablolama konfigürasyonu ile güneş paneli çalışmaları için daha küçük ve daha uygun maliyetli tel ölçerler kullanmak mümkündür.
Güneş panellerini seri olarak kullanırken, bir MPPT (Maksimum Güç Noktası İzleme) şarj kontrol cihazına sahip olmak önemlidir. PWM (Darbe Genişlik Modülasyonu) şarj kontrolörlerinin aksine, MPPT kontrolörleri, kontrolörün voltaj sınırına kadar seri olarak bağlanmış panellerin yüksek voltajını işlemek üzere tasarlanmıştır.
Bu özellik, pilin daha yüksek voltaj kullanarak şarj edilmesini kolaylaştırır, bu da daha hızlı şarj sürelerine ve verimliliğin artmasına neden olabilir.
Bir MPPT denetleyicisi kullanmanın önemli bir avantajı, panellerden gelen neredeyse tüm enerjiyi pil için şarj gücüne dönüştürebilmesidir.
Bu dönüşüm, kontrolörün güneş panellerinin maksimum güç noktasını takip edebilmesi ve koşullar değiştiğinde bile panellerin en yüksek verimlilik seviyesinde çalışmasını sağlamasıyla mümkün olur.
ADIM 4: İNVERTÖR EKLEME
Akla gelebilecek herhangi bir cihazı çalıştırmak için güvenilir ve istikrarlı bir güç sağlamak amacıyla, bu sistemde 2000 watt'lık bir saf sinüs dalgası invertörü kullanılmaktadır.
İnvertör, 4000 watt'a kadar aşırı gerilim gücü sağlayabilir, bu da onu motorlar gibi yüksek başlangıç gücü gereksinimlerine sahip cihazlara güç sağlamak için ideal hale getirir.
Bu, sistemin küçük cihazlardan daha büyük alet ve ekipmanlara kadar güç vermeniz gerekebilecek herhangi bir cihazı kullanabilmesini sağlar.
Güneş panelleri tarafından üretilen enerjiyi depolamak için iki adet 12V AGM deniz pili kullanılır. Bu piller, dayanıklılıkları ve sızıntıya karşı dirençleriyle bilinir, bu da onları şebeke dışı bir güneş enerjisi sistemi için mükemmel bir seçim haline getirir.
Ayrıca daha ucuz deşarjlara dayanacak şekilde tasarlanmıştır ve mükemmel gidiş-dönüş verimliliğine sahiptirler, bu da enerjiyi çok verimli bir şekilde depolayıp serbest bırakabilecekleri anlamına gelir.
Sistem, 40 amperlik bir MPPT şarj regülatörü ile bağlanan dört adet 100 watt'lık güneş paneli ile güçlendirilmiştir.
Bu konfigürasyon, kışın en kısa günlerinde 2400 watt'a kadar güneş enerjisi sağlayabiliyor ve sistemin sert havalarda bile güvenilir güç sağlayabilmesini sağlıyor. MPPT şarj regülatörü, güneş enerjisini çok verimli bir şekilde şarj gücüne dönüştürmek için özel olarak tasarlanmıştır, bu da pillerin hızlı ve etkili bir şekilde şarj edilmesini sağlar.
ADIM 5: BİLEŞENLERİ BİR EL KAMYONUNA YÜKLEME
Güneş enerjisi sistemini taşımak zor bir iş olabilir, ancak ağır hizmet tipi el kamyonuyla çok daha kolay hale gelir.
El arabası, bileşenlerin ağırlığını ve boyutunu taşıyacak şekilde tasarlanmıştır, bu da sistemi bir konumdan diğerine taşımayı kolaylaştırır.
Açılı demirden yapılmış A çerçevesi, pilleri monte etmek için platforma kaynaklanmış sağlam bir yapıdır. Bu, akülerin el kamyonuna güvenli bir şekilde sabitlenmesini sağlar ve nakliye sırasında kaymalarını önler.
Köşebent ayrıca akülere ek destek ve stabilite sağlayarak hasar riskini azaltır.
.
Akü çerçevesinin stabilitesini daha da artırmak için, kamyona iki açılı kayış kaynaklanır. Bu kayışlar, akünün ağırlığını kamyona eşit olarak dağıtmaya yardımcı olarak hareket sırasında daha kararlı hale getirir.
Bu ek destek, pil çerçevesinin sallanmasını veya devrilmesini önleyerek sisteme zarar verme riskini en aza indirmeye yardımcı olur.

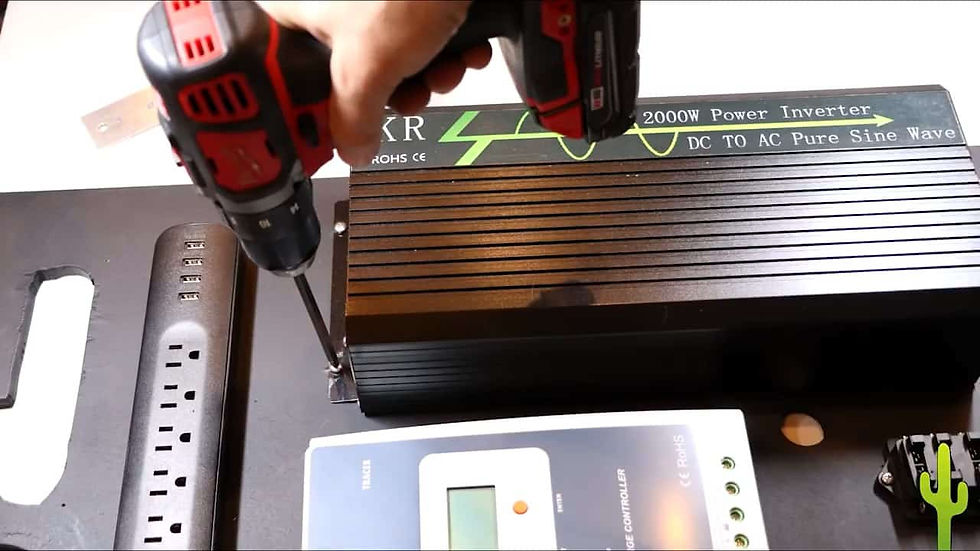

Şebeke dışı güneş jeneratörünün çeşitli bileşenlerinin sırt desteğine monte edilmesi, inşaat sürecinde çok önemli bir adımdır.
Sırt desteği tipik olarak, bileşenlerin ağırlığına ve taşımayla ilgili kaba kullanıma dayanacak kadar güçlü olan sağlam beş sekizinci inç kontrplaktan yapılır.
Bileşenlerin yerine sıkıca sabitlendiğinden emin olmak için, bileşenleri tutan tüm vidalar için marş delikleri açmak için konik bir zımba kullanılması önerilir.
Bu, ahşabın bölünmesini önlemeye yardımcı olur ve vidaların sağlam bir şekilde sabitlenmesini sağlar.
El arabası daha sonra sırtına serilir ve kontrplak levha delikleri kapatmayacak şekilde hizalanır. Bileşenlerin doğru yerleştirildiğinden ve aralarında uygun havalandırmaya izin verecek kadar boşluk olduğundan emin olmak için özen gösterilmelidir.
Bileşenler yerleştirildikten sonra, bunları sırt desteğine sabitlemek için paslanmaz çelik vidalar kullanılır. Paslanmaz çelik vidalar tercih edilir çünkü korozyona dayanıklıdırlar ve elemanlara maruz kalmaya dayanabilirler, bu da onları dış mekan uygulamaları için ideal kılar.
ADIM 6: SİSTEMİ KABLOLAMAK
Sistemin en iyi ve güvenli şekilde çalışmasını sağlamak için uygun tel ölçerlerin kullanılması çok önemlidir. Bu projede alçak akım devreleri için 18 gauge, 12 voltluk port için orta 14 gauge ve yüksek akım şarj devreleri için ağır 10 gauge tel kullandık.
Teller için kullanılan renkler de standartlaştırılmıştır, kırmızı her zaman artı veya pozitif konektörlere ve siyah her zaman eksi veya negatife bağlanır.
Güneş panellerini sisteme bağlamak için güvenli ve kolay bir bağlantı sağlayan hızlı bağlantı kesme Kablo Demeti SAE Konektörü kullanıyoruz.
Güneş panellerinden gelen pozitif ve negatif bağlantılar daha sonra akülere beslenen güç miktarını düzenlemekten sorumlu olan solar şarj kontrol cihazına bağlanır.
Solar şarj kontrol cihazının negatif bağlantısı doğrudan akünün negatif bağlantısına bağlanırken, pozitif bağlantı akünün pozitif terminaline bağlanmadan önce bir sigorta bloğundan geçer.
Bu sigorta bloğu, aşırı yükleme veya kısa devreden kaynaklanan olası hasarları önleyen bir güvenlik mekanizması görevi görür.
Güneş paneli ve şarj regülatörü bağlantılarına ek olarak, sistemdeki diğer bileşenlerin de düzgün çalışması için uygun kablolama gerekir.
Düşük akım devreleri için direnci ve güç kaybını en aza indirmek için daha ince 18 gauge tel kullanıyoruz. Bu tel göstergesi, anahtarlara, voltaj göstergelerine, USB bağlantı noktalarına ve pil şarj ölçüm cihazlarına bağlantılar için idealdir.
Bu bileşenlerin negatif bağlantıları, orta 14 gauge bir kablo ile akü negatif terminaline bağlanırken, pozitifler aküye sigorta bloğu üzerinden bağlanır.
12 Voltluk bağlantı noktası, uygun güç dağıtımını sağlamak için kendi sigortası ve orta 14 gauge kablosuyla ayrı olarak kablolanmıştır. Bu kablolama, 12 voltluk bağlantı noktasının doğru miktarda güç almasını ve sisteme zarar verebilecek aşırı yüklerden korunmasını sağlar.
12V Akü Şarj Cihazının pozitif bağlantısı sigorta bloğundaki sigortaya, negatif ise doğrudan aküye bağlanır. Bu, pil şarj cihazının aşırı yüklenmelere karşı korunmasını ve pili verimli bir şekilde şarj etmek için uygun voltajı almasını sağlar.
Uygun bir bağlantı sağlamak için piller, sepetin platformuna dikkatlice yerleştirilir. Pozitif ve negatif terminaller zıt yönlere bakacak şekilde konumlandırılırlar.
Bu düzenleme, kabloların herhangi bir geçiş veya karışıklık olmadan akülere bağlanmasını sağlar.
Piller, nakliye sırasında herhangi bir hareketi önlemek için braketler ve kayışlarla sıkıca yerine sabitlenir. Platform, pillerin ağırlığını herhangi bir deformasyon olmadan destekleyebilen sağlam bir malzemeden yapılmıştır.
Ek olarak, platform, şarj ve deşarj sırasında aşırı ısınmayı önlemek için pillerin etrafında havalandırma için yeterli alana sahiptir
Akü bağlantı kabloları, paralel 12 voltluk bir konfigürasyon oluşturmak için çapraz bağlanır, bloke edilen kablonun her iki ucundaki yalnızca eksi terminallere ve kırmızı kablonun her iki ucundaki yalnızca artı terminallere bağlandığından emin olun.
ADIM 7: GÜNEŞ PANELİ YÖNLENDİRMESİ
Güneş panellerinin yönlendirilmesi, maksimum miktarda güneş ışığı alabilmelerini ve maksimum miktarda enerji üretebilmelerini sağlamak için çok önemlidir.
Güneşin gökyüzündeki konumu mevsimlere göre değiştiğinden, sistemin yıl boyunca verimli çalışmasını sağlamak için panel yönünü optimize etmek önemlidir.
Örneğin, kışın güneş gökyüzünde daha alçaktır ve günler daha kısadır, bu nedenle bu süre zarfında mümkün olduğunca fazla enerji elde etmek için güneş panellerini optimize etmek önemlidir.
Bu projede sabit güneş panelleri kullanıyoruz, bu nedenle onları güneye doğru yönlendirmeyi ve kış güneşine maruz kalmayı en üst düzeye çıkarmak için açıyla açmayı hedefliyoruz.
Güneş panelleri için en uygun dikey açıyı belirlemek için, farklı coğrafi konumlar için en iyi eğim açısı hakkında bilgi sağlayan çevrimiçi tablolara bakıyoruz
Yaz aylarında güneş hemen hemen tepededir, bu nedenle paneller düz bir şekilde döşenirken en uygunudur. Açılı paneller, güneş kış açısının daha uzağında olduğu için yazın yüksekliğine kadar her gün biraz kaybederek kışın derinliğinde en üretkenleridir.
Bu arada, düz paneller kışın daha az verimlidir çünkü güneş düşük açıdadır, ancak güneş gökyüzünde yükseldikçe her geçen gün artmaktadır.
NOT: Bu sistemi çok beğendiğim için birkaç gündür üzerinde duruyorum. Yabancı bir Surviving sitesinden alıntıdır. İstediğin yere götürüp koyabileceğin bir sistem. Üstelik az yer kaplıyor ve sistemin hava almasına da izin veriyor. Yapan olursa bizimle de tecrübelerini paylaşırsa seviniriz. Böyle bir sistemi yapıp bize hediye edeni de kendi obamıza almaktan mutluluk duyarız. Tabi akülerin de en azından 200 Amperlik olmaları her zaman tercih edilmelidir. Zira daha büyük Amper daha fazla enerji demektir.
